Üstün motor kontrolü ile verimi en üst düzeye çıkarma
Tümleşik Gelişmiş Motor Kontrolörüyle sistem performansını optimize edin
Merkezi ve merkezi olmayan kontrol sistemleri ile esnek tasarım
Güvenlik standartlarına uyum, çalışma ömrünü en üst seviyeye çıkarma ve güvenlik sistemlerine doğrudan entegrasyon ile maliyetleri azaltma
Merkezi ve merkezi olmayan kontrol sistemleri ile esnek tasarım
Güvenlik standartlarına uyum, çalışma ömrünü en üst seviyeye çıkarma ve güvenlik sistemlerine doğrudan entegrasyon ile maliyetleri azaltma
Önemli veriler
Standart özellikler
Akıl:
0 – 3,000 Hz Açık Çevrim
0 – 1,250 Hz Hz Kapalı Çevrim
0,75 kW – 2.8 MW (1,0 – 4,200 hp)
200 V / 400 V / 575 V / 690 V

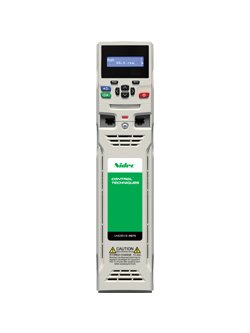

Unidrive HS70, yüksek hızlı motorlara maksimum kontrol sağlar ve bir yerleşik Gelişmiş hareket Kontrolörü ve PLC içerir.
Tümleşik iletişim:
Geri besleme:
Makine güvenliği:
Tuş takımı:
Opsiyon yuvaları:
Aşağıdakilerle parametre klonlama:
Aşağıdakilerle parametre klonlama:
| Gerilim değeri | Güç aralığı | ||
|---|---|---|---|
| 100 V (100 V – 120 V ± %10) | |||
| 200 V (200 V – 240 V ± %10) | ✓ | 0.75-37 kW | |
| 400 V (380 V – 480 V ± %10) | ✓ | 0.75-75 kW | |
| 575 V (500 V – 575 V ± %10) | ✓ | 75 – 225 kW | |
| 690 V (500 V – 690 V ± %10) | ✓ | 90 – 250 kW | |
| Kontrol modu | |
| Açık çevrim vektör veya V/Hz asenkron motor kontrolü | ✓ |
| Asenkron motorlar için açık çevrim Rotor Akı Kontrolü (RFC-A) | ✓ |
| Açık çevrim sabit mıknatıslı motor kontrolü (RFC-S) | ✓ |
| Asenkron motorlar için kapalı çevrim Rotor Akı Kontrolü (RFC-A) | ✓ |
| Kapalı çevrim sabit mıknatıslı motor kontrolü (RFC-S) | ✓ |
| Aktif Ön Uç (AFE) güç kalitesi konvertörü | ✓ |
| Gövde boyu | Boyutlar (y X g x d) | Ağırlık | ||
| mm | inç | kg | lb | |
| 3 | 382 x 83 x 200 | 15,0 x 3,3 x 7,9 | Maks. 4,5 | Maks. 9,9 |
| 4 | 391 x 124 x 200 | 15,4 x 4,9 x 7,9 | 6,5 | 14,3 |
| 5 | 391 x 143 x 200 | 15,4 x 5,6 x 7,6 | 7,4 | 16,3 |
| 6 | 391 x 210 x 227 | 15,4 x 8,3 x 8,9 | 14 | 30,9 |
| 7 | 557 x 270 x 280 | 21,9 x 10,6 x 11,0 | 28 | 61,7 |
| 8 | 803 x 310 x 290 | 31,6 x 12,2 x 11,4 | 52 | 114,6 |
| 9A | 1108 x 310 x 290 | 43,6 x 12,2 x 11,4 | 66,5 | 146,6 |
| 9E | 1069 x 310 x 288 | 42,1 x 12,2 x 11,3 | 46 | 101,4 |
| 10E | 1069 x 310 x 288 | 42,1 x 12,2 x 11,3 | 46 | 101,4 |
| 11E | 1410 x 310 x 310 | 55,5 x 12,2 x 12,2 | 63 | 138,9 |
Tüm boyutlar montaj desteklerini içerir
MODÜLER SÜRÜCÜLER:
| gövde boyu | Boyutlar (y X g x d) | Ağırlık | ||
|---|---|---|---|---|
| mm | inç | kg | lb | |
| EVİRİCİ & DOĞRULTUCU | ||||
| 9A | 1108 x 310 x 290 | 43,62 x 12,21 x 11,4 | 66,5 | 146,6 |
| 9E | 9T | 1069 x 310 x 290 | 42,1 x 12,2 x 11,4 | 46 | 60 | 101,4 | 132,3 |
| 10E | 10T | 1069 x 310 x 290 | 42,1 x 12,2 x 11,4 | 46 | 60 | 101,4 | 132,3 |
| 11E | 11T | 1242x 310 x 312 | 48,9 x 12,2 x 12,3 | 63 | 65 | 138,9 | 143,3 |
| EVİRİCİ | ||||
| 9D | 773 x 310 x 290 | 30,4 x 12,2 x 11,4 | 34 | 75 |
| 10D | 773 x 310 x 290 | 30,4 x 12,2 x 11,4 | 34 | 75 |
| 11D | 863 x 310 x 312 | 34 x 12,2 x 12,3 | 42 | 92,6 |
| DOĞRULTUCU | ||||
| 10A | 6 darbeli
355 x 310 x 290 |
6 darbeli
15,8 x 12,2 x 11,4 |
12 | 26,5 |
| 11A | 11T | 6 darbeli
415 x 310 x 290
12 darbeli
415 x 310 x 290
|
6 darbeli
16,3 x 12,2 x 11,4 12 darbeli 16,3 x 12,2 x 11,4
|
21 | 23 | 46,3 | 50,7 |
Sürücü türevi
 |
HS71 – Unidrive SP’nin alternatifi Unidrive HS71, Ethernet yerine, Unidrive SP için ideal bir yükseltme yolu olan 2 x RS485 portuna sahiptir |
|
HS72 – Gelişmiş Güvenlik HS72, SIL3 veya PLe’ye uyum sağlamak amacıyla tümleşik Ethernet ve çift STO gerektiren uygulamalar için ek bir STO girişine sahiptir |
Tuş Takımları
 |
Uzak Tuş Takımı LCD’li CI-Tuş Takımının tüm özelliklerine sahip olmasının yanı sıra uzaktan monte edilebilir. Bu, panelin dış tarafında esnek montaja olanak tanır |
 |
KI-Keypad Daha iyi bir kullanıcı deneyimi için, ayrıntılı parametre ve veri açıklamalarına yönelik, gelişmiş düz metinli, çok dilli LCD tuş takımı |
|
KI-Keypad RTC KI-Keypad’in tüm özelliklerinin yanı sıra durum teşhisinin doğru olarak damgalanmasını sağlayan ve hızlı çözüme yardımcı olan, pille çalışan gerçek zamanlı saatle birlikte |
Sistem Entegrasyon Modülleri – Geri Besleme
 |
SI-Encoder Artımlı kodlayıcı giriş arayüzü modülü. M600 üzerindeki asenkron motorlar için kapalı çevrim Rotor Akı Kontrolü (RFC-A) sağlar |
 |
SI-Universal Encoder Karesel, SinCos, EnDat ve SSI enkoderleri destekleyen enkoder giriş ve çıkış arayüzü |
Sistem Entegrasyon Modülleri – Haberleşme
 |
SI-Applications Plus (Unidrive SP Sypt seçeneği) Mevcut SYPTPro uygulama programlarının, M700 için yeniden derlenmesini sağlayan SM Applications Plus ile uyumlu modül |
 |
MCi200 Endüstri standardı CODESYS programlama ortamının kullanıldığı gelişmiş makine kontrolü sağlayan ikinci bir işlemci sunan sistem entegrasyon modülü |
 |
MCi210 Endüstri standardı CODESYS programlama ortamının kullanıldığı gelişmiş makine kontrolü sağlayan ikinci bir işlemci sunan sistem entegrasyon modülü. Bu modül, aynı zamanda ilave bir belleğe ve doğrudan CODESYS işlemcisi üzerinde bulunan çift portlu Ethernet switch arayüzüne sahip olup, makinenin kontrol performansını arttırmakta ve M700 ile M800’ün 2 farklı Ethernet ağına eşzamanlı olarak bağlanabilmesini sağlamaktadır |
Sistem Entegrasyon Modülleri – Uygulamalar
 |
SI-PROFIBUS PROFIBUS arayüz modülü |
 |
SI-DeviceNet DeviceNet arayüz modülü |
 |
SI-CANopen Birden fazla sürücü profili dahil olmak üzere çeşitli profilleri destekleyen CANopen arayüz modülü |
 |
SI-Ethernet PROFINET RT, Ethernet/IP ve Modbus TCP/IP desteği sunan ve e-posta oluşturabilen yerleşik bir web sunucusuna sahip harici Ethernet modülü. Modül, yüksek hızlı sürücü erişimi, küresel bağlanabilirlik ve kablosuz ağ iletişimi gibi BT ağ teknolojileriyle entegrasyon sağlamak için kullanılabilir |
 |
SI-EtherCAT EtherCAT arayüz modülü |
Sistem Entegrasyon Modülleri – Ek G/Ç
 |
SI-Safety IEC 61800-5-2 işlevsel güvenlik standardını karşılamak için akıllı, programlanabilir bir çözüm sunan güvenlik modülü |
Sistem Entegrasyon Modülleri – Güvenlik
 |
SI-G/Ç Bir sürücüdeki G/Ç sayısını artıran, genişletilmiş G/Ç arayüz modülü |
Sürücü arayüz birimleri – Yedek
 |
Smartcard Parametre gruplarını ve PLC programlarını yedekleyip kopyalamaya yönelik Smartcard bellek cihazı |
 |
SD-Smartcard Adaptör Parametre klonlama amacıyla, SD kartın Smartcard yuvasına takılmasını sağlayan dönüştürme cihazı |
Sürücü arayüz birimleri – Haberleşme
 |
AI-485 Adaptör Sürücünün RS485 ile iletişim kurmasını sağlayan bağlantı noktası adaptörü |
 |
CT USB İletişim Kablosu USB İletişim kablosu sürücünün Unidrive M’in bilgisayar araçlarıyla kullanım için bir bilgisayara bağlanmasını sağlar.* |
0,25 – 110 kW (0,33 – 150 hp)
100 V / 200 V / 400 V / 575 V / 690 V
M400, hızlı kurulum ve üstün arıza tespiti için gerçek metinli çok dilli görüntü sunan isteğe bağlı sezgisel gelişmiş LCD tuş takımı ile makine arıza süresini azaltır. Gerçek zamanlı göreve sahip, yerleşik CODESYS tabanlı PLC, sürücü uygulaması özelliklerini iyileştirmek üzere basit lojik kontrol için kullanılabilir.
İnsanları ve varlıkları korurken makine üretimini arttırır ve makine güvenlik gerekliliklerini karşılar
Otomasyon sistemi ile entegrasyon aracılığıyla verimliliği artırır ve makine arıza süresini azaltır
Makine boyutunu ve maliyeti azaltır
Enerji tasarrufu sağlar
Tipik uygulamalar
ÖZELLİKLER
Her Mentor MP’de standart donanım olarak bir motor alan kontrol modülü bulunur ve bu modül, DC motorların çoğunluğu için mükemmel alan kontrolü sağlar. Ancak aşağıdaki durumlarda isteğe bağlı FXMP25 harici alan kontrol modülünün kullanılması önerilir:
Kolay yükseltme
Yeni FXMP25, mevcut FXM5 seçeneğinin yerini almaktadır. Ayrıca, bir Mentor II tarafından dijital olarak kontrol edilerek, standart sürücü parametrelerinin ayarlanmasına olanak sağlar. FXMP25, mevcut FXM5 seçeneğiyle aynı fiziksel boyutlara sahiptir ancak akım aralığı 25 A değerine kadar genişletilmiştir.
Yüksek akımlı alanlar
25 A değerinin üzerindeki alan akımları için alan kontrol cihazı olarak ayrı bir Mentor MP DC sürücü kullanılabilir.
ÖZELLİKLER
Esnek işlevsellik, kaynaklarda tasarruf
Kolay ve hızlı tasarım, montaj ve devreye alma
Esnek G/Ç aralığı
Güvenli Moment Kapama
Harmonikler ve sürücü uygunluğu
ÖZELLİKLER
Modüler güç sistemi esnekliğiyle Unidrive SP kontrolü
Panele Monte sürücüler ile aynı kontrol platformunu kullanan Unidrive SP Modüler, üç adet opsiyon modül yuvası, entegre otomasyon kontrolü ve yüksek performanslı motor kontrolü özelliklerine sahiptir.
Maksimum Güvenilirlik
Yüksek hacimlerde seri üretilen ve maksimum güvenilirlik sağlayan Unidrive SP Modüler üniteleri yüksek güçlü fanlardan vinçlere ve yenilenebilir dalga enerjisi sistemlerinden metal üretimine kadar birçok uygulamada kendisini kanıtlamıştır.
Modüler yapıyla gelen esneklik
Unidrive SPM serisi, tasarım kriterlerinizi maksimum ekonomi ile karşılamak üzere şık bir şekilde bir araya getirilebilen modüllerden oluşmaktadır.
| Modül | Ayrıntılı Bilgiler |
| SPMA | AC GİRİŞ / AC ÇIKIŞ Sürücü Modülü |
| SPMD | DC GİRİŞ / AC ÇIKIŞ İnvertör Modülü |
| SPMC | AC GİRİŞ / DC ÇIKIŞ Doğrultucu Modülü |
| SM Control Master | SPMA/D ile birlikte kullanılan ana kontrol modülü |
| SM Control Slave | SPMA/D ile birlikte kullanılan yardımcı kontrol modülü |
| SPM Güç Seçici | Sürücü modüllerinin otomatik seçilmesi/seçimin kaldırılması |
YENİ SPM Güç Seçici
SPM serisindeki yeni ürünlerden biri olan SPM Güç Seçici, sürücü sistemi boyutlarının uygulamaya göre dinamik bir şekilde değiştirilmesine olanak sağlamaktadır.
Düşük Harmonik Çözümleri
Harmonikleri Aktif Doğrultucu (AFE) çözümleriyle ya da 12, 18 ve 24 darbeli çalıştırmayla kontrol ederek şebeke yönetmeliklerinin gereksinimlerini karşılayabilir ve aşabilirsiniz.
Standart dışı panolar
Büyük güç dönüşüm sistemleri genelde hantal yapıya sahiptir ve bakım personelinin sorunları bileşen seviyesinde tespit edecek bilgiye sahip olmasını gerektirir. Unidrive SP Modüler bu gereksinimi ortadan kaldırmaktadır. Servis mühendisleri, fabrikada üretilip test edilen üniteler için kompakt sürücü modüllerini yerinde değiştirebilir.
Kolay bakım
Son derece kompakt modüller, güç sistemlerinin mevcut ya da standart dışı panoların içinde kurulmasına olanak sağlar. Örneğin, 45 kW – 1900 kW (60 hp – 2800 hp) arasındaki bir sürücü sistemini 1 metreden (40″) daha yüksek olmayan bir panoya kurmak mümkündür.
ÖZELLİKLER
Hızlı kurulum ve ayarlama
Optimum kullanım konforu
Sessiz işletim
Enerji tasarruflu
Esnek entegrasyon
Sağlamlık
Geliştirilmiş asansör veri kaydedici
0,25 kW – 132 kW Ağır Hizmet Tipi (0,33 hp – 179 hp)
100 V / 200 V / 400 V / 575 V / 690 V
Tek bir sisteme bağlı olmak kısıtlayıcı olabilir. Piyasada daha iyi bir seçenek olsa bile saf sizi kısaca. Uygun bir alternatif.
Unidrive M200, modüler ‘SI’ arayüz portunu kullanarak çeşitli ortak fieldbus’a bağlanır. SI-Ethernet, SI-EtherCAT, SI-PROFİNET, SI-PROFIBUS, SI-CANopen ve SI-DeviceNet ile iletişim kurabilir. AI-485 Adaptör seti, Modbus RTU’yu kullanarak RS485 ağlarına da bağlanabilir.
RFC-A modu, geçerli döngü hızlarında 125μs gibi düşük bir sabit hızdan yararlanabiliyorsunuz gelir. Bütünleşik bir PLC’nin eklenmesi hiçbir ücret ödemeden. Ek olarak, Unidrive M200, Kumandan SK’da için en uygun şekilde yolunu sunar.
Tüm Unidrive M Genel Amaçlı olduğuinde olduğu gibi, amaç için uygunluk bizim önceliğimizdir. Bunun anlamı, montajı kolay ve dayanıklıdır.
