Teknik Özellikler

• • İki veya dört bölgeli (rejeneratif-enerji geri kazanımlı) çalışma özelliğine sahip modeller sunulmaktadır



• • 25A – 7400A, 24 V – 480 V / 500 V – 575 V / 500 V – 690 V



• • Opsiyonel sunulan parlak LED veya çoklu dil seçenekli LCD tuş takımı ile düz metin kullanılarak basit yapılandırma



• • Daha yüksek güçlü motor çalışması için modüler paralel bağlantı



• • Harmonikleri azaltmak için 12/24 darbeli çalışma



• • Boy 1 için IP20 (NEMA 1), Boy 2A ve 2B için IP10 (açık şasi), Boy 2C ve 2D için IP00 (açık şasi) koruma sayesinde kolay ve düşük maliyetli kurulum



• • Aşağıdaki arızalar için dahili sürücü ve motor koruması:
    • Aşırı akım
    • Aşırı sıcaklık
    • Faz kaybı
    • SCR/Tristör jonksiyon sıcaklığı
    • Geri bildirim kaybı
    • Alan kaybı
    • Armatür açık devre



• • Akıllı alan zayıflatma özellikli yerleşik alan kontrolörü, uygulamaların %90’ında harici bir ek kontrolör kullanma ihtiyacını ortadan kaldırmaktadır
    • Gövde Boy 1 – 8A
    • Gövde Boy 2 – 20A
    • Gelişmiş açık çevrim performansı için akı kontrolü



• • 25 A değerine kadar mevcut alan devreleri için opsiyonel FXMP25, harici alan kontrolörü
    • Mentor MP veya Mentor II’den alan kontrolü için dijital bağlantı
    • Basit uygulamalar için bağımsız dijital kontrol modu
    • Gelişmiş açık çevrim performansı için akı kontrolü
    • Akıllı alan zayıflatma
    • Alan zorlama – yüksek dinamikli makine yönü değiştirme işlevi için
    • Alan ters çevirme – iki bölgeli güç modülü kullanarak düşük dinamikli makine yönü değiştirme işlevi için



• • Mentor MP, 25 A değerinin üzerinde alan akımı gereken motorlar için alan kontrol moduna sahiptir



• • Modbus RTU ve PC iletişimi için seri port



• • 3 adet evrensel opsiyon modül yuvası; Mentor’u destekleyen
    MP’nin Control Techniques’in pazar lideri AC sürücü teknolojisi için geliştirilen çözümlerinden yararlanmasına olanak sağlar.
    Herbir opsiyon modül yuvası aşağıdaki olanakları sağlar:
    • Yüksek performanslı PLC ve hareket kontrolü
    • Ethernet ve Veriyolu haberleşmesi
    • Birden fazla geri besleme cihazına bağlantı
    • Ek G/Ç



• • Galvanik yalıtılmış kontrol



• • Sürücü parametrelerini yedekleme ve kopyalama için Smartcard; hızlı kurulum ve bakım olanağı sağlar



• • Standart olarak yerleşik PLC



• • Kolay uyumlaştırma sağlayan standart yazılım özellikleri
    • PID kontrolör
    • Motorize potansiyometre
    • Sayısal kilit (Ana kodlayıcıya bağımlı çalışma)



• • Armatür gerilimine ve alan akı geri bildirimine dayalı tahmini hız bilgisi ile geliştirilmiş açık çevrim hız kontrolü



• • Kapalı çevrim hız kontrolünde seçenekler
    • Geleneksel DC motora bağlantı için tako-generatör geri bildirimi
    • Daha yüksek hassasiyet ve konum kontrolü için artımlı kodlayıcı geri bildirimi
    • Yüksek performanslı uygulamalar için opsiyonel SinCos, SSI, Hiperface ve EnDAT bağlantı olanakları



• Yüksek performanslı kontrol stratejisi
  • 32 bit mikro işlemci
  • 35 μs akım örnekleme zamanı
  • 250 μs de hız kontrolörü ve rampa güncellemesi
  • Armatür, alan akım çevrimi ve hız çevrimi için hassas otomatik ayar özellikleri

Akım değerleri 480 V, 575 V ve 690 V yapılandırmaların güç değerleri aşağıda gösterilmiştir.

Sürekli akım değerleri, 40°C (104°F) maksimum ortam sıcaklığı ve 1000 m (3300 ft) yükseklik için verilmiştir. Daha yüksek sıcaklık ve irtifada kullanım için akım değerinin azaltılması gerekir. 40°C (104°F) ortam sıcaklığında, saatte maksimum 10 tekrara kadar 30 saniyelik %150 değerinde aşırı yüke izin verilir.

230 V değerleri

MODEL	AC GİRİŞ AKIMI	DC ÇIKIŞ AKIMI		ANMA MOTOR GÜCÜ
	SÜREKLİ	SÜREKLİ	%150 AŞIRI YÜK	240 Vdc @
	A	A	A	hp
MP25A4(R)	22	25	37,5	5
MP45A4(R)	40	45	67,5	10
MP75A4(R)	67	75	112,5	20
MP105A4(R)	94	105	157,5	30
MP155A4(R)	139	155	232,5	40
MP210A4(R)	188	210	315	60
MP350A4(R)	313	350	525	100
MP420A4(R)	376	420	630	125
MP550A4(R)	492	550	825	150
MP700A4(R)	626	700	1050	200
MP825A4(R)	738	825	1237,5	225
MP900A4(R)	805	900	1350	250
MP1200A4(R)	1073	1200	1800	350
MP1850A4(R)	1655	1850	2775	550



480 V değerleri

MODEL	AC GİRİŞ AKIMI	DC ÇIKIŞ AKIMI		ANMA MOTOR GÜCÜ
	SÜREKLİ	SÜREKLİ	%150 AŞIRI YÜK	@ 400 Vdc	@ 500 Vdc
	A	A	A	kW	hp
MP25A4(R)	22	25	37,5	9	15
MP45A4(R)	40	45	67,5	15	27
MP75A4(R)	67	75	112,5	27	45
MP105A4(R)	94	105	157,5	37,5	60
MP155A4(R)	139	155	232,5	56	90
MP210A4(R)	188	210	315	75	125
MP350A4(R)	313	350	525	125	200
MP420A4(R)	376	420	630	150	250
MP550A4(R)	492	550	825	200	300
MP700A4(R)	626	700	1050	250	400
MP825A4(R)	738	825	1237,5	300	500
MP900A4(R)	805	900	1350	340	550
MP1200A4(R)	1073	1200	1800	450	750
MP1850A4(R)	1655	1850	2775	700	1150

575 V değerleri

MODEL	AKIM AC GİRİŞ	DC ÇIKIŞ AKIMI		ANMA MOTOR GÜCÜ
	SÜREKLİ	SÜREKLİ	%150 AŞIRI YÜK	@ 630 Vdc	@ 600 Vdc
	A	A	A	kW	hp
MP25A5(R)	22	25	37,5	14	15
MP45A5(R)	40	45	67,5	25	30
MP75A5(R)	67	75	112,5	42	50
MP105A5(R)	94	105	157,5	58	75
MP155A5(R)	139	155	232,5	88	100
MP210A5(R)	188	210	315	120	150
MP350A5(R)	313	350	525	195	250
MP470A5(R)	420	470*	705	265	350
MP700A5(R)	626	700	1050	395	500
MP825A5(R)	738	825*	1237,5	465	600
MP1200A5(R)	1073	1200	1800	680	900
MP1850A5(R)	1655	1850	2775	1045	1400

*575 V için bu değerde %150 aşırı yük süresi, 40°C sıcaklıkta 20 s ve 35°Csıcaklıkta 30 s’dir

  690 V değerleri

MODEL	AC GİRİŞ AKIMI	DC ÇIKIŞ AKIMI		ANMA MOTOR GÜCÜ
	SÜREKLİ	SÜREKLİ	% 150AŞIRI YÜK	@ 760 Vdc	@ 700 Vdc
	A	A	A	kW	hp
MP350A6(R)	313	350	525	240	300
MP470A6(R)	420	470*	705	320	400
MP700A6(R)	626	700	1050	480	600
MP825A6(R)	738	825*	1237,5	650	700
MP1200A6(R)	1073	1200	1800	850	1000
MP1850A6(R)	1655	1850	2775	1300	1600

*690 V için bu değerde %150 aşırı yük süresi, 40sıcaklıkta 30 s’dirC°sıcaklıkta 20 s ve 35C °

 Girişler ve Çıkışlar

İŞLEV	MİKTAR	G/Ç VARSAYILAN İŞLEVİ	ANMA DEĞERİ
Analog giriş 1	1	Hız ref 1	10 V±
Analog giriş 2	1	Hız ref 2	10 V (varsayılan), 0-20 mA veya 4-20 mA±
Analog giriş 3	1	Motor termistörü	10 V, 0-20 mA, 4-20 mA veya Motor termistörü girişi (varsayılan)±
Analog çıkış	2	Hız geri besleme çıkışı Akım geri besleme çıkışı	10 V (varsayılan), 0-20 mA veya 4-20 mA±
Dijital giriş	3	Geri çalıştırma girişi Yerel/Harici kumanda seçimi İleri çalıştırma girişi	+24 V
Sayısal giriş / çıkış	3	Hıza ulaştı çıkışı Sıfırlama girişi İleri çalıştırma girişi	+24 V
Röle	2	Sürücü Sorunsuz göstergesi	Normalde kapalı
Sürücü etkinleştirme	1	Sürücü etkinleştirme	+24 V
+24 V Harici giriş	1	Harici 24 V besleme	+24 V

Uyumluluk

• 40°C’de (104°F) maksimum nem %95 (yoğuşmasız)
• Ortam sıcaklığı: -15°C – +40°C (5°F – +104°F); 55°C (131°F) sıcaklıkta güç değeri azaltılır
• Yükseklik: 0 – 3000 m (9900 ft), 1000 m (3300 ft) ve 3000 m (9900 ft) arasında her 100 m için güç değerini %1 azaltın
• Titreşim: IEC 60068-2-64 standardına göre test edilmiştir
• IEC 60068-2-29 standardına göre mekanik darbe testine tabi tutulmuştur
• Saklama sıcaklığı: -40°C – +70°C (-40°F – +158°F)
• EN 61800-3 ve EN 61000-6-2 standartlarına uygun elektromanyetik bağışıklık
• IEC60146-1-1 sınıf A’ya uygun delinme bağışıklığı
• IEC 61800-5-1 Elektriksel güvenlik
• IEC 61131-2 G/Ç
• EN 60529 Giriş koruması
• UL508C
• EN 61000-6-4 EMC – opsiyonel EMC filtreler ile
• RoHS uyumlu

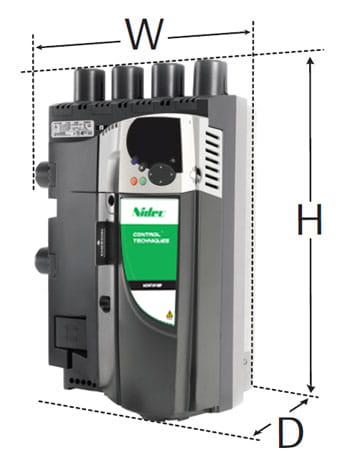

MODEL			GÖVDE	ARMATÜR AKIMI (A)*	ALAN AKIMI (A)	TOPLAM BOYUTLAR			ÇALIŞMABÖLGELİ
480 V EN / IEC cULus	575 V EN / IEC cULus – 600 V	690 V EN / IEC				(G) Genişlik	(Y) Yükseklik	Derinlik (D)
MP25A4(R)	MP25A5(R)		1A	*25	8	293 mm (11,54 inç)	444 mm (17,48 inç)	222 mm (8,74 inç)	2 ve 4
MP45A4(R)	MP45A5(R)			*45
MP75A4(R)	MP75A5(R)			*75
MP105A4(R)	MP105A5(R)		1B	*105		293 mm (11,54 inç)	444 mm (17,48 inç)	251 mm (9,88 inç)	2 ve 4
MP155A4(R)	MP155A5(R)			*155
MP210A4(R)	MP210A5(R)			*210
MP350A4(R)	MP350A5(R)	MP350A6(R)	2A	*350	20	495 mm (19,49 inç)	640 mm (25,20 inç)	301 mm (11,85 inç)	2 ve 4
MP420A4(R)				*420
	MP470A5(R)	MP470A6(R)		470**
MP550A4(R)				*550
MP700A4(R)	MP700A5(R)	MP700A6(R)	2B	*700		495 mm (19,49 inç)	640 mm (25,20 inç)	301 mm (11,85 inç)	2 ve 4
MP825A4(R)	MP825A5(R)	MP825A6(R)		825**
MP900A4(R)				*900
MP1200A4	MP1200A5	MP1200A6	2C	*1200		555 mm (21,85 inç)	1050 mm *** (41,34 inç)	611 mm (24,06 inç)	2
MP1850A4	MP1850A5	MP1850A6		*1850
MP1200A4R	MP1200A5R	MP1200A6R	2D	*1200		555 mm (21,85 inç)	1510 mm (59,45 inç) ***	611 mm (24,06 inç)	4
MP1850A4R	MP1850A5R	MP1850A6R		1850*

*Akım değerleri 40°C ve 30 s’lik %150 aşırı yük için verilmiştir. **575 V ve 690 V için bu değerde %150 aşırı yük süresi, 40°C sıcaklıkta 20 s ve 35°C sıcaklıkta 30 s’dir.
***Opsiyonel takılan egzoz kanalı kapağıyla birlikte yükseklik Boy 2C için 1252 mm (49,29 inç) ve Boy 2D için 1712 mm (67,40 inç) değerindedir.

7400 A değerine Mentor MP sürücüler paralel bağlanarak ulaşılır
